欢迎进入山东省金帅防水材料有限公司官网!

收藏我们 在线留言 联系我们 网站地图

金旺来

高品质防水材料生产制造商

咨询热线:18053668520

防水涂料

咨询热线

18053668520
  • JS聚合物水泥防水涂料
JS聚合物水泥防水涂料

按物理学性能分为I型、II型和III型

I型适用于活动量较大的工程,II型和III型适用于活动量较小的基层

全国热线

18053668520

产品概述
金帅牌聚合物水泥防水涂料,是一种绿色环保型防水涂料,属于国家推荐住宅建筑防水涂料。该材料是由有机液料和无机粉料复合而成的双组分防水涂料,具有有机材料弹性高、无机材料耐久性好的双重特点,涂膜后可形成高强、坚韧的防水涂膜。
产品特点
  • 01. 能在潮湿或干燥的基层上施工,立面不流淌

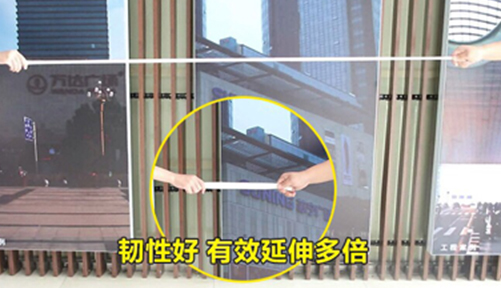

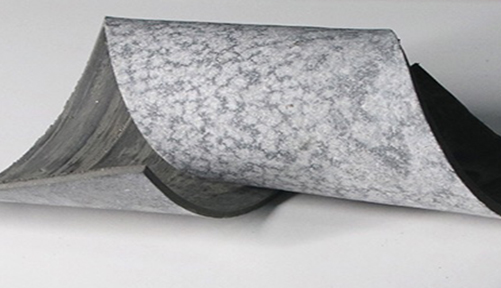

  • 02. 涂层具有高强韧性、耐水、耐候、耐久性能好
  • 03. 涂层具有一定的透气性,即使基层潮湿也不会发生防水层起鼓的现象

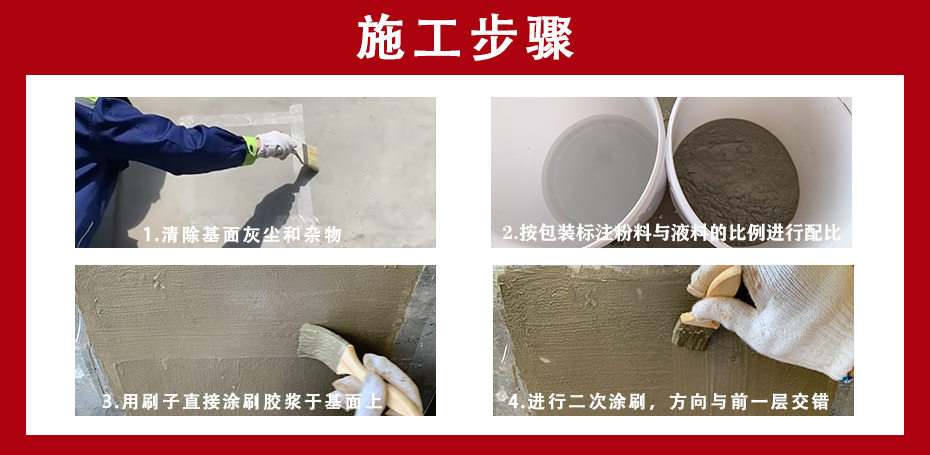

施工方法

基层处理

基层表面应平整、坚实、无尖锐物、浮尘和明水、并按设计要求做好防水节点处理。油污须清除干净,低凹破损处修平。

配料

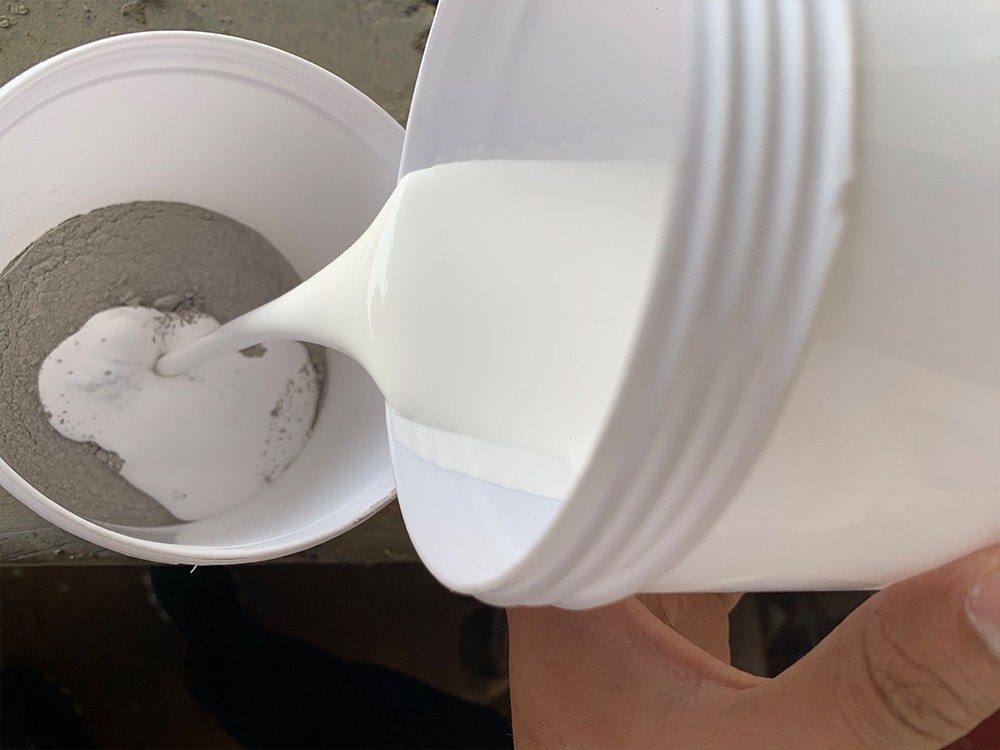

1)按包装上标注的液料、粉料的比例进行配比(双组份按配合比"粉料:乳液=1:1")。过稠可加入水适当调节,以调整涂料粘稠度,满足立面和平面不同部位的施工要求。

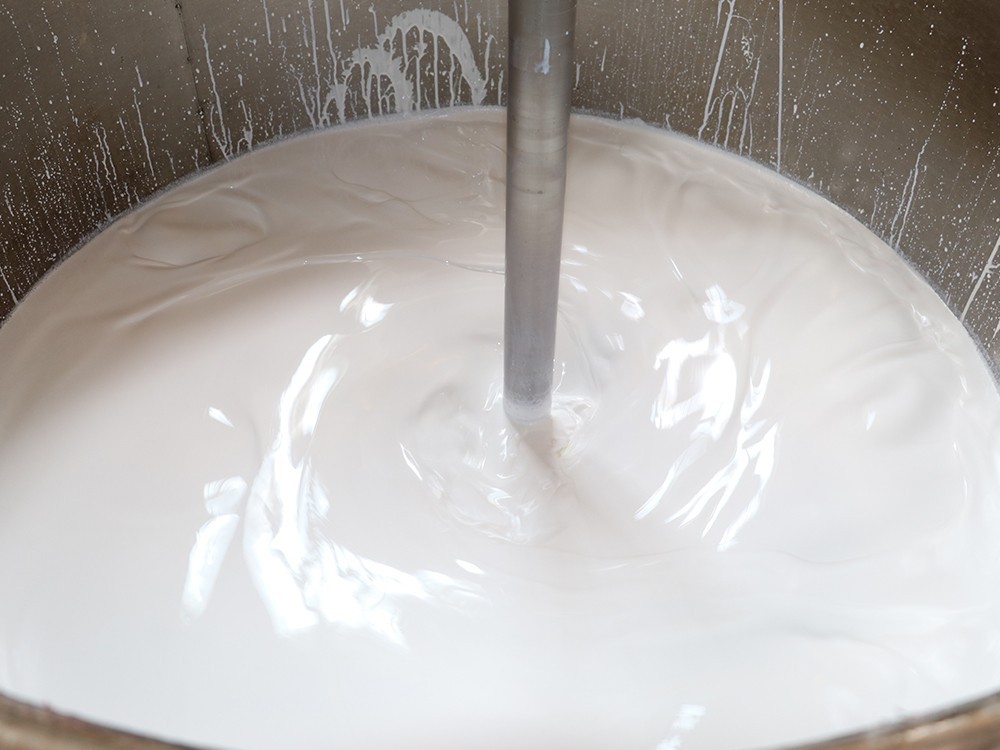

2)涂料的配合方法为先将液料搅拌桶中,在手提搅拌器不断搅拌下将粉料缓慢加入其中,至少搅拌5分钟,彻底搅拌均匀,呈浆状无团块。

细部附加防水层处理

按设计要求在留设凹槽内嵌填密封材料,在阴阳角、管根等细部应多遍(2-4遍)涂刷,地下工程宜夹铺一层胎体增强材料。

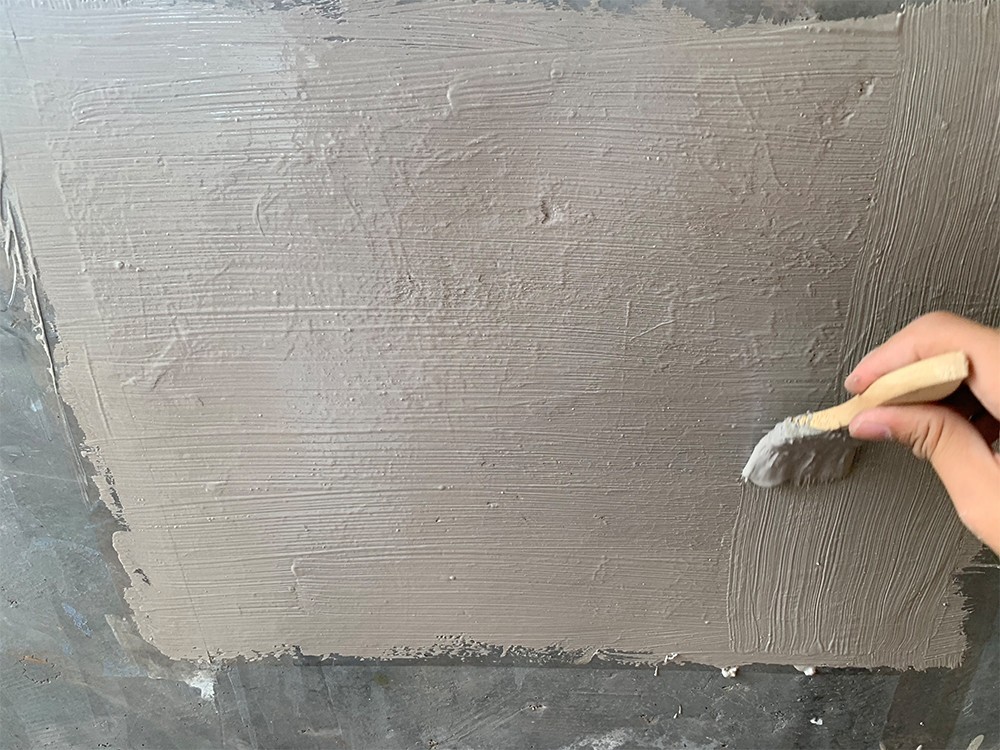

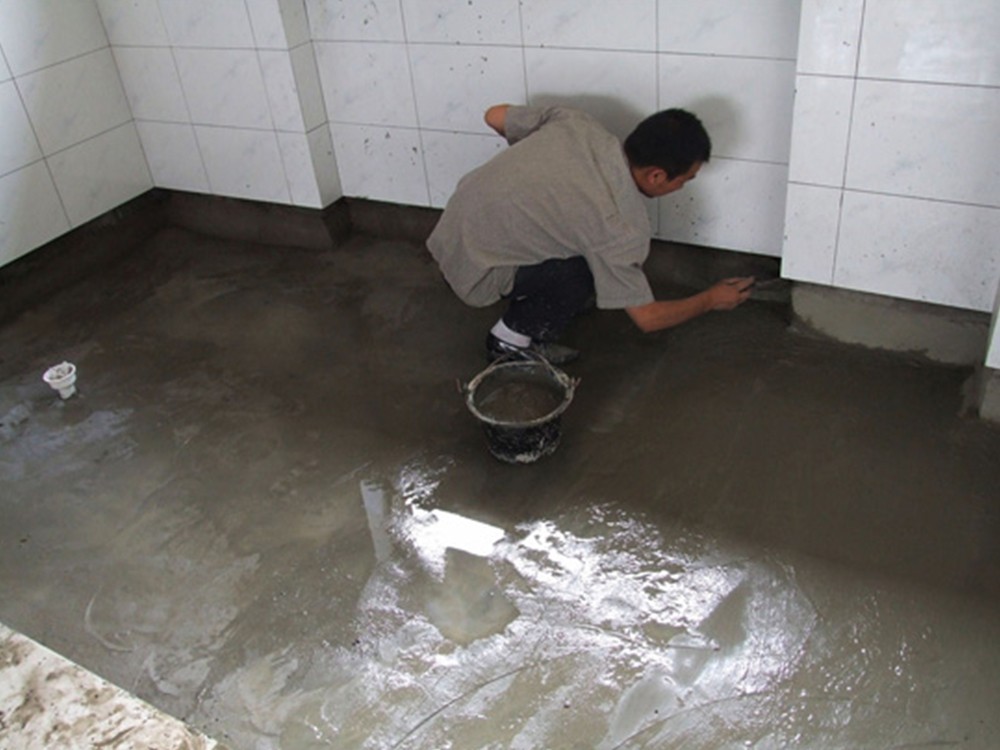

防水层施工

防水涂膜应多遍涂布,宜至少四遍完成。每遍涂布时间一般间隔8h,冬季宜延长,每遍涂膜厚度以0.4-0.5mm为宜,不宜一遍过厚,立面施工以不加水或少加水为宜,以免涂料流淌,致使立面厚度不易达到设计厚度,同时导致阴阳角堆积料过厚,产生裂纹。加铺胎体增强材料时胎体应铺平,无皱折,搭接不少于100mm,施工时先涂一遍涂料,铺好后上面再涂刷一遍涂料。

保护层施工

涂膜防水层完成后经过验收合格后,应按设计要求进行保护隔离层施工。

注意事项

① 施工时气温须高于5℃,阴雨天气或基层有明水时不宜施工;

② 防水涂膜应完全干燥后方可进行表层装饰施工,完全干燥时间约为7天,潮湿环境应适当延长;

③ 厕浴间立面阴阳角不做成圆弧形的部位,在气温较低和空气干燥的地区,宜选用I型产品;

④ 避水实验应在7天以后进行,特殊环境适度延长;

⑤ 空气特别潮湿、不通风的地方,如密封水池或地下室,应采用通风设备加快防水涂料干固。

包装、贮存运输

● 双组份:5kg/桶,10kg/桶,20kg/桶,(粉料:液料,1:1)。
● 产品应在干燥、通风、阴凉的场所贮存,液体组分贮存温度不应低于5℃。
● 产品自生产之日起,在正常运输、贮存条件下贮存期六个月。

热品推荐 / Hot product
聚氯乙烯PVC防水卷材

聚氯乙烯PVC防水卷材

金帅-金旺来聚氯乙烯(PVC)防水卷材是一种高品质、高分子防水片材,经PVC树脂加入增塑剂、抗紫外线剂、抗老化剂、稳定剂等加工助剂,通过挤出法生产成型的高分子防水卷材。
金帅-金旺来自粘聚合物改性沥青防水卷材

金帅-金旺来自粘聚合物改性沥青防水卷材

金旺来自粘聚合物改性沥青防水卷材,不动火,易施工,粘接牢固,防水王者
弹性体SBS改性沥青防水卷材

弹性体SBS改性沥青防水卷材

按胎基分为聚酯毡(PY)、玻纤毡(G)、玻纤增强聚酯毡(PYG)按上表面隔离材料分为聚乙烯膜(PE)、细砂(S)、矿物粒料(M)按下表面隔离材料分为细砂(S)、聚乙烯膜(PE)按材料性能分为Ⅰ型和Ⅱ型
K11通用型防水涂料

K11通用型防水涂料

通用型K11防水浆料是以改性聚合物树脂乳液与具有渗透结晶功效的特种粉料复合而成的环保型防水材料。

山东省金帅防水材料有限公司版权所有

电话:18053668520

手机:13853663258(同微信)

邮箱:470768570@qq.com

地址:山东省寿光市台头镇工业园区南二路2号

备案号:鲁ICP备09002403号

技术支持:牛商网(股票代码:830770)

百度统计

金旺来金旺来
Links友情链接 牛商网
