1. 防水材料介绍

山东省金帅防水材料有限公司生产的喷涂速凝橡胶沥青防水材料具有破乳时间快：与特种破乳剂接触后，3—5秒内能完成破乳、凝胶和成团，完全适合《喷涂速凝橡胶沥青防水涂料》快速成膜的特点需要；温度稳定性好：很多工程实例中，在零度左右气温条件下都能完全正常进行喷涂施工；机械高压剪切稳定性好：在泵压力达2.1MPa时乃能保持原有分散性，不会出现提前破乳现象；乳液颗粒细小：达纳米级，施工过程顺畅，不堵枪堵泵，成膜细密。非常符合喷涂速凝橡胶沥青防水涂料各种技术要求。

产品特性：

（1）施工简便：采用机械喷涂施工，喷涂到基层表面后迅速固化成膜。相比传统涂料而言无需多次涂刷，省去了干燥时间。5人一组一台设备每天能施工1500㎡，每工日300㎡，远高于传统防水涂料和卷材防水的施工速度。

（2）高延展性：成膜后，延伸率可达1000%以上，并具有95%的回弹率。可以有效的抵御混凝土开裂。解决漏水难题。

（3）耐温性好：喷涂速凝橡胶沥青防水涂料成膜后在高温100℃时不流淌，而耐低温方面常规型号可以 -20℃下仍然保持一定柔性不产生裂缝，不发生脆性破坏。而耐低温型的耐低温性可以达到-30℃以下，适宜东北高寒地区使用。

（4）无搭接：卷材防水的搭接缝漏水一直是一个防水难题，而喷涂速凝橡胶沥青防水涂料一次成型，连续致密的皮肤式防水，不存在搭接问题。

（5）耐久性：通过紫外线和人工气候加速老化720小时测试，相当于室外曝露40年。

（6）适用性：喷涂施工适用各种异型结构，优良的耐久性，耐温性可以适用于工业及民用建筑、公共与商业建筑、地铁工程、地下交通枢纽、体育场馆等屋面防水、地下室防水工程。近年来全国范围内得到了广泛的应用，尤其在地下室防水应用方面得到了很多客户的青睐。

（7）环保性：产品无毒无味，无污染。生产能耗远低于各类沥青防水卷材。喷涂速凝橡胶沥青防水涂料环保要求远高于JC1066-2008《建筑防水涂料中有害物质限量》中的各项指标。

2. 喷涂施工设备机具介绍

喷枪选用优质合金材料制成，重量轻，出料量稳定。喷嘴耐磨损，保证长期喷涂雾化均匀。喷涂速凝橡胶沥青防水涂料是通过高压泵加压经喷枪喷出后成膜的，设备的好坏对防水施工有着重要影响。

喷涂速凝橡胶沥青防水涂料是A B料通过高压喷枪喷出雾化交叉到基面上固化成膜的过程。那么喷枪需要达到标准压力就需要好的加压泵。加压泵的输出压力的稳定性会影响喷枪出口出料量和雾化效果，从而影响成膜质量。稳定的输出压力能保证喷枪出口AB量的出料比例，保证涂料配比使其完全固化成膜；同时也能具有良好的雾化效果，保证涂膜的均匀细密。

同样对于喷枪的要求也是要求能保证稳定的出料量，对于控制开关就相对来说要做到更加的精细。另外对于喷嘴的要求也要优良的材料、精细的工艺，这样才能保证均匀的雾化效果，以及经久耐用。

3.喷涂施工技术要点

3.1材料要求

高压稳定性：喷涂速凝橡胶沥青防水涂料作为水性材料，主要是以水为媒介通过科学工艺将优质沥青与高分子橡胶稳定的融合在一起。而喷涂速凝橡胶沥青防水涂料的施工工艺是通过高压泵加压雾化喷涂到基面上成膜。加压过程中稳定性差的材料在高压环境下容易出现油水分离现象，导致材料在设备内部提前破乳凝结成块从而导致堵枪堵泵，也影响材料成膜的质量。所以应选用高压稳定性好的材料。

材料的分散性及颗粒大小：作为水性防水材料，材料的的主要固含物都是以悬浮颗粒的方式分散在水介中。只有材料充分分散在介质中，材料才能达到均匀一致这样喷涂成型的防水涂膜才能性能一致，否则材料不仅容易出现沉底现象，而且施工过程中喷涂出来的材料固含量不均匀影响防水涂膜的整体效果。而好的生产工艺能保证悬浮颗粒细度。颗粒过大不仅影响储存的稳定性，而且施工过程中容易堵枪堵泵。从成膜上来看颗粒越细小那么成膜也就越细密，防水性能也就越好。所以应选用细度小分散性好的材料。

温度稳定性：喷涂速凝橡胶沥青防水涂料，作为水性防水涂料对施工环境稳定以及储存稳定具有一定的敏感性。当温度低于5℃时材料的粘稠度开始增加，当温度低于0℃的时候涂料中的水将形成冰晶那么防水材料开始凝结。这就导致喷涂速凝橡胶沥青防水材料的施工温度需要在5℃以上。而好的生产工艺能增加涂料的温度温度性 在接近0℃时，温度依然能保持较好的流动性和分散性。

3.2施工技术人员要求

喷涂速凝橡胶沥青防水涂料作为新型的防水材料，采用了机械化施工。机械化施工就需要操作工人掌握设备操作技术，作为新材料新工艺对工人的施工技术要求也相对的较高。

3.3设备的操作

喷涂速凝橡胶沥青防水涂料要较好的喷涂施工成膜，就要对设备有较好的操作以保证施工时的各个压力配比的正常。而且设备的正规操作能大大降低设备的故障率以确保喷涂施工的顺畅。

3.3.1喷涂操作要求

喷涂速凝橡胶沥青防水涂料与传统的防水涂料相比最明显的区别就是快速固化，喷涂施工人员的操作就显得非常重要。相比较涂刷施工,喷涂施工的一次成型也使得操作中调整的幅度相对较小，操作的规范度更高，喷涂施工过程中必须保证成膜完整。

3.3.2喷涂手法

操作人员的喷涂手法决定了涂膜的成膜均匀度，所以喷涂手法必须规范化。

在施工过程中喷枪的高度、移动速度都将影响喷涂的厚度均匀与否。这需要根据采用喷嘴的参数来确定喷枪的操作要求。以山东省金帅防水材料有限公司常规所采用的喷嘴，经过测算在标准压力下即180～200PSI的施工压力下，当喷嘴高度控制在1.2m时并且以每1.5秒移动一米的喷涂速度来操作，那么每一遍材料的出料量0.45kg/m2。按照常规的施工厚度2mm即施工用量为3.6kg来说，按照这个喷涂标准需要喷涂8遍。我们确定这个标准主要是根据材料的每0.5mm的用量为0.9kg/m2，这样在1mm、1.5mm、2mm的施工过程中材料用量可以直接整除得到整数倍的喷涂遍数，方便喷涂人员的操作。

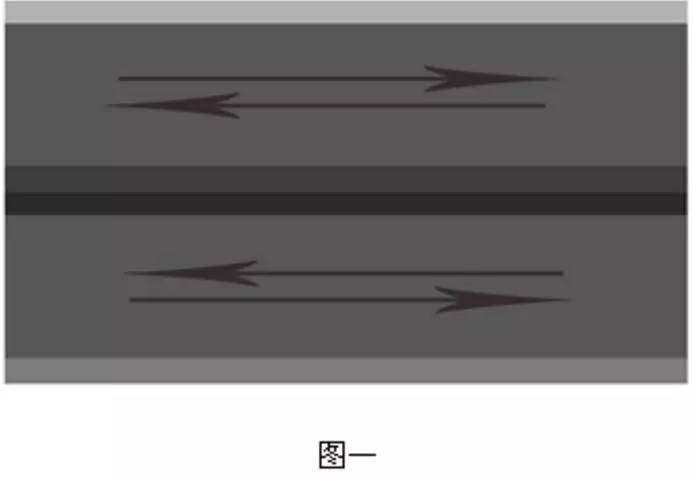

喷涂施工的持续喷涂是在基面上来回交叉多遍以后达到指定标准厚度的。那么各遍数之间的叠加交叉的方法也会影响喷涂的质量。目前主要采用两种喷涂手法，一种是多次单向来回喷涂如图一，图中颜色深浅表示厚度，此种喷涂方式容易使得搭接部位明显的偏厚。

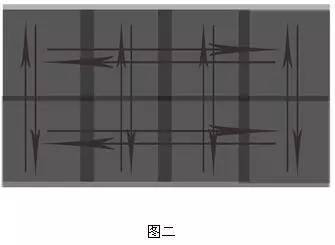

第二种方式是前后两遍相互交叉如图二，此种喷涂方式也无法避免搭接厚度控制问题但是图中深色部位相对前面一种较浅也就表明厚度差较小，而且将搭接的偏厚现象分布开来整体上就更为均匀。

4.管理要求

喷涂速凝橡胶沥青防水涂料的防水施工和传统防水施工一样离不开严谨细致的施工管理。

操作人员的技术培训必须到位不然技术只能停留在纸面上，管理人员要时刻对施工人员的操作技术进行纠正讲解，更正错误的操作方式；作业条件必须符合要求包括基面清理，细部处理，基面如果毛细孔过多或者起灰起沙就会导致起泡起鼓问题，管理人员应严格按照施工要求清理基面，包括对于毛细孔过多容易导致起泡起鼓的基面进行预处理封闭基面毛细孔；施工要做到全过程管理，处理发现问题及时处理。

5.喷涂效果

各个结构层施工完成后，屋面防水效果良好。施工过程中，部分风机底座结构柱较多，结构复杂，卷材施工难度大，选用2mm喷涂速凝橡胶沥青防水涂料替代，施工简便，防水效果好。

6.施工过程中的问题

施工人员经常凭经验配对固化剂，导致比例不准确成膜不佳，采用标准的配对桶按标线配对既可省去计量的麻烦，也能保证固化剂的配比；喷嘴雾化效果不佳依然使用，导致成膜不均匀，及时更换磨损的喷嘴，管理人员应经常观察雾化效果；喷涂搭接厚度偏后现象前期还是较为明显，熟练后基本均匀，所以应强调喷涂手法的规范性和熟练度，且宜选用交叉喷涂的方法；经测量大面整体厚度偏差在±0.35mm内 ，偏差还是较大的，所以厚度均匀度是以后质量控制一大重点。

7.喷涂速凝橡胶沥青防水涂料施工工艺

（1）基层处理

清扫基面，用吹风机吹一遍。修补孔洞，阴角做R50的圆弧角。确保基面平整坚实。要符合以下作业条件：

①依据设计要求，对明显凹凸处或不规则的突出表面进行剔除,并用高标号砂浆抹平。抹平后，达到基底不能起皮、起砂；

②检查基面上有无钢筋、塑料管、铁丝和报废钢管等尖锐突出物,若有则从根部割除，报废塑料管、钢管内必须用高强度水泥砂浆填实；

③用铲刀清理施工表面上的所有泥块或松动的建筑垃圾，并清扫干净；

④所有阴角均倒成半径大于50mm圆弧角，转角处水泥砂浆收头圆滑、平整；

⑤穿透基面的管件、地漏、排水口等应在防水层施工安装牢固，不得有松动情况，预留管道或排水口未安装完不得进行防水层施工；

⑥基面如有裂缝、孔洞、蜂窝、麻面时，要用高强度水泥浆砂进行修复处理；

⑦喷涂施工过程中不得交叉作业或有任何物体落下。

（2）细部处理

①阴阳角的防水施工

●细嘴喷枪喷涂1.2mm厚喷涂速凝橡胶沥青涂料作加强层，宽度要求离两圆弧角边各100mm；

●阳角处打磨呈10mm半径的小圆角，漏浆处再用水泥砂浆抹平，再用喷涂1.2mm厚喷涂速凝橡胶沥青涂料作加强层，宽度要求离两圆弧角边各100mm。

②伸缩缝部位的防水处理

●伸缩缝部位的防水处理，按专项设计方案，喷涂一道1.2mm厚速凝橡胶沥青涂料防水层喷涂至伸缩缝挡墙顶面位置并收头作为加强层。

③排水口防水处理

●将排水口四周清理干净，在排水口固定位置喷涂一道1.2mm喷涂速凝橡胶沥青防水涂料加强层，要求喷涂或涂刷均匀，并充分养护。

④施工缝、后浇带的防水处理

●喷涂1.2mm喷涂速凝橡胶沥青涂料加强处理，宽度为离缝宽两边各100mm；

⑤穿透屋面管根的防水处理

●对穿透屋面管根进行洁净处理，必要时用速凝水不漏进行根部加强，固定；

●喷涂一道1.2mm喷涂速凝橡胶沥青防水涂料加强层，宽度200mm，转角两边各100mm；

（3）大面喷涂

喷涂机按A、B两组份工艺标准配比的比例，将料送到喷枪，同时混合雾化后喷出；喷涂施工宜分段或区完成，500～1000m2为一区域进行施工，施工时一次性完成该区喷涂至设计厚度。喷涂后，胶膜在3～5秒时间内固化，找平层施工需要24小时以上（依温度，湿度变化而增减）。

喷涂过程中实时观察喷涂人员的喷涂手法并及时指正错误。用卡尺检测喷涂厚度，部分厚度不足及时补喷。出现厚度偏差应总结原因，及时指导喷涂人员控制好喷涂速度和控制喷涂搭接。

8. 安全措施

（1）工程施工时，必须建立安全生产责任制，对作业人员进行安全施工教育。作业人员必须严格遵守施工现场的各项安全规章制度，严格按操作规程施工。做到文明施工。施工人员进入现场必须戴安全帽、安全鞋，作业人员要配备相应的安全防护用品。

（2）施工现场严禁明火，每台喷涂设备边上都须放置干粉灭火器，施工现场严禁吸烟和烟头杂物乱置现象。

（3）各种防水材料应有专人负责保管，严禁使用不合格材料及施工机具。

（4）使用电器设备时，应首先检查电源开关，机具设备（电动搅拌器等）使用前应先试行运转，确定无误后，并对喷涂系统进行严格检查， 确保运转正常，方可进行作

（5）施工人员高空作业时，应佩带合格的安全带，同时有一名安检人员监护施工。

（6）作业人员现场施工完毕，应做到完工，料净、场清。经检查无渗漏和隐患后再撤离现场，确保工程安全。

9.结语

喷涂速凝橡胶沥青防水涂料作为涂料类防水材料，可以做到无搭接皮肤式的防水，同时可以一次性成型，解决了传统防水涂料多次涂刷工期慢的问题。该材料还具有超高的延伸性，优良的耐温性和耐老化性，与各种基面粘接良好，非常适合各类防水工程的施工使用。
